作為實驗室建設行業的一員應該知道知識點，怎么聊會顯得更加專業，理論第一期。

行業精英回避，本文只是聊聊實驗室整體通風方面的基本問題。

行業精英請回避！

實驗室通風設備包括：通風柜、原子吸收罩、萬向排氣罩、排風試劑柜等。其中對于實驗操作及保護效果最好的就是通風柜。所以這里以通風柜為例進行簡單的技術交流。

通風柜通風，怎樣顯得更專業？

一、標準重點摘要

通風柜的面風速

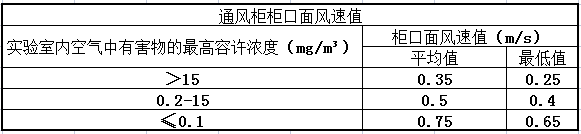

規定來自《科學實驗室建設規范》（JGJ-91）

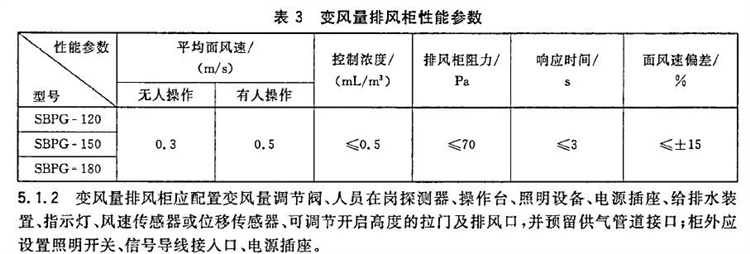

規定來自《實驗室變風量排風柜》（JG/T222-2007）5.1.5，

   5.1.3 變風量排風柜的面風速在全開啟和部分開啟時應控制在0.3m/s-0.5m/s范圍內，     特殊工藝需要時面風速可由工藝確定。

上述兩個規定差別不大，07版的規范增加了無人操作和有人操作的規定。

通風柜的排風風量

規范來自《排風柜》（JBT 6412-1999）5.1

摘要的風量?jī)H為單面標準型通風柜的排風量，具體的可以通過簡要計算獲得。

實驗室補風

規范來自《科學實驗室建設規范》（JGJ-91） 6.3.4

      間歇使用排風系統且排風量大于每小時兩次換氣的實驗室，應設置有組織

      的自然進風。對于采暖地區，冬季應由建筑物的采暖系統補充加熱進風的

      耗熱量

二、實驗室通風智能控制

通風柜通風般為定風量和變風量排風，定風量排風即排風風量不受柜門開啟高度及設備運行數量的變化而改變。一般對于設備臺數小于3臺或者操作要求同時大功率使用概率較大的情況可以考慮這種方式。

變風量排風即風量可以隨著設備開啟臺數，視窗開啟高度及運行狀態進行自動調節。根據變風量排風的智能調節情況又可以分為：定風量變頻排風，變風量變頻排風。

定風量變頻通風

 定風量變頻排風（有級變頻， 8個控制點左右）：

 系統排風為變風量，即排風系統可以根據系統開啟的排風設備數量自動進行有級變頻調節，但是無法跟隨單臺設備的運行狀態進行相應，也就是無論視窗開啟高度并不會影響該設備的排風風量。

定風量變頻排風（無級變頻，不限控制點）：

這里的無級變頻只是相對有級變頻而言，系統排風可以根據系統管道內壓力的變化進行風量調節，從而實現風量自動變化調節。這種方式性價比比較高，也能達到比較好的控制效果，目前來看企業該控制方式市場應用最為廣泛。

 變風量變頻（VAV）通風

變風量變頻排風相較于定風量變頻排風的精確度更高，也就是對于所有參與控制的設備也有了更高的要求，包括通風柜、傳感器、位移機構等。

變風量變頻通風系統不僅可以跟隨系統排風量的變化而變化，而且可以根據視窗高度的變化自動調節風量，能在極短的時間內將面風速穩定在規范要求的誤差范圍內。對于降低實驗操作風險更加有利。

 同時如果匹配位移傳感器，門高傳感器，紅外傳感器等精密傳感儀器，可以無需實驗人員手動介入的情況下進行自動的視窗升降，面風速自動調節。匹配煙霧傳感器，溫度傳感器、浸水傳感器等多重防范機制，聯網后即可實現遠程無人值守進行一些耗時長或危險性較高的實驗操作。

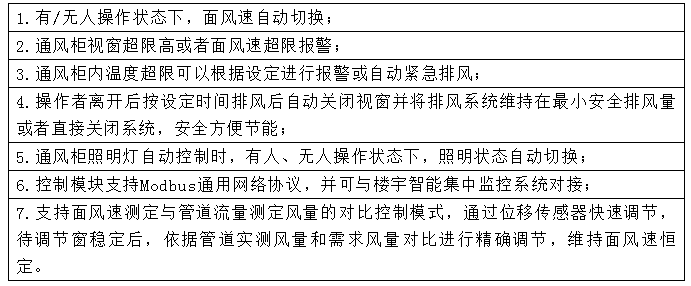

變風量系統自動控制示例：

三、實驗室通風實施相關規范

《建筑工程施工質量驗收統一標準》（GB50300－2001）

《通風與空調工程施工質量驗收規范》（GB50243－2002）

《機械設備安裝工程施工及驗收通用規范》（GB50231－1998）

《壓縮機、風機、泵安裝工程施工及驗收規范》（GB50275－98）

《電氣裝置安裝工程電纜線路施工及驗收規范》（GB50168－2006）

《城市區域環境噪聲標準》（GB3096-2008）

《低壓配電設計規范》（GB50054-2011）

《建筑電氣工程施工質量驗收規范》（ GB50303-2012）

《自動化儀表工程施工及驗收規范》（GB50093-2013）

《電氣裝置安裝工程接地施工及驗收規范》（GB50169-2006）

《工業建筑供暖通風與空氣調節設計規范》（GB 50019-2015）

《實驗室變風量排風柜》（JG/T222-2007）

《科學實驗室建設規范》（JGJ-91）

《簡明通風設計手冊》（GB50194-2002）

《大氣污染物綜合排放標準》（GB16297-1996）

等等一些規范及行業標準，尤其注意的是最近幾年環保這塊嚴查的一些地方標準。
